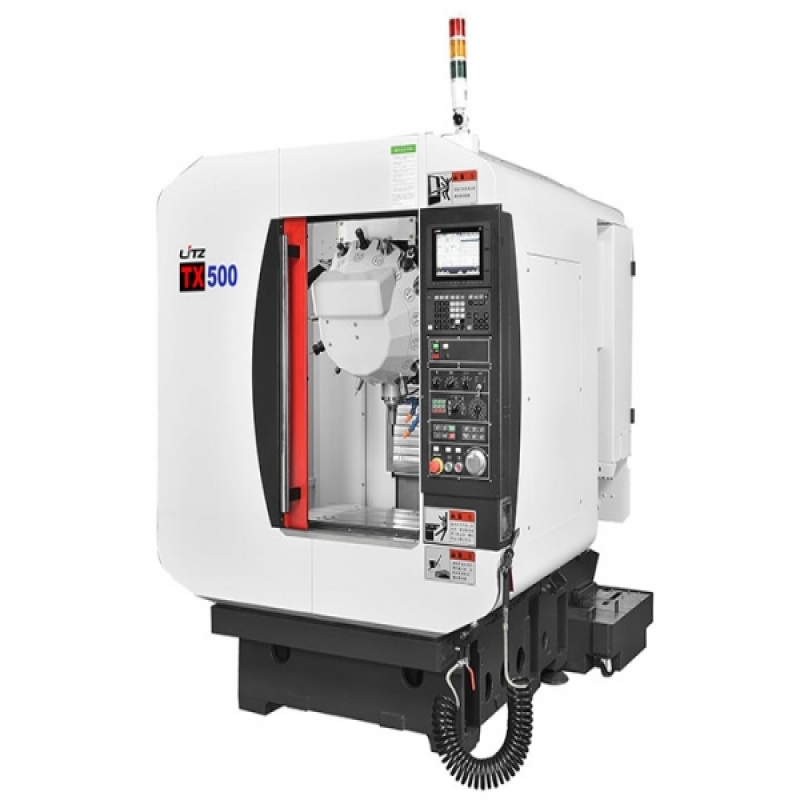

| TX-500 | TX-700 | TX-1000 | ||
|---|---|---|---|---|
| 三軸行程 | ||||
| X 軸行程 | mm | 500 | 700 | 1000 |
| Y 軸行程 | mm | 400 | 400 | 500 |
| Z 軸行程 | mm | 330 | 330 | 350 |
| 主軸鼻端至工作臺面 | mm | 170 - 500 | 170 - 500 | 150 - 500 |
| 主軸 | ||||
| 主軸轉速 | rpm | 12000 | 12000 | 12000 |
| 自動刀具交換系統 | ||||
| 刀具數量 | 只 | 21 | 21 | 21 |
| 可用最大刀具直徑 ( 無鄰刀 ) | mm | 60 / 80 | 60 / 80 | 60 / 80 |
| 最大刀具長度 | mm | 250 | 250 | 250 |
| 最大刀具重量 | kg | 3 | 3 | 3 |
| 刀具交換方式 | 圓盤式 | 圓盤式 | 圓盤式 | |
| 刀具規格 | BT-30 | BT-30 | BT-30 | |
| 馬達 | ||||
| 主軸馬達 ( 連續 / 30 分鐘定格 ) | kw ( HP ) | 3.5 / 5.5 | 3.5 / 5.5 | 3.5 / 5.5 |
| X/Y/Z 軸馬達 | kw | 1.5 / 1.5 / 2.2 | 1.5 / 1.5 / 2.2 | 1.5 / 1.5 / 2.2 |
| 工作臺 | ||||
| 工作面積 | mm | 650 x 400 | 850 x 400 | 1100 x 500 |
| 工作臺最大荷重 | kg | 250 | 250 | 350 |
| T 型槽 ( 槽 x 寛 x 中心距 ) | mm | 3 x 14 x 125 | 3 x 14 x 125 | 3 x 14 x 125 |
| 快速位移 | ||||
| X 軸快速位移 | M/min | 48 | 48 | 48 |
| Y 軸快速位移 | M/min | 48 | 48 | 48 |
| Z 軸快速位移 | M/min | 48 | 48 | 48 |
| 切削進給速度 | mm/min | 1 - 20000 | 1 - 20000 | 1 - 30000 |
| 控制器 | ||||
| 三菱 | M80 | M80 | M80 | |
| 其他項目 | ||||
| 機器重量 | kg | 3000 | 3500 | 4100 |
| 電源需求量 | KVA | 15 | 15 | 15 |
| 水箱容量 | L | 200 | 200 | 300 |
| 空壓源 | kg/cm2 | 6 | 6 | 6 |
- 標準配件
- 選用配件
- 需洽詢
- 主軸
- 主軸轉速 12000RPM
- 主軸轉速 24000RPM
- 主軸油冷機
- 主軸中心出水系統
- 主軸吹氣裝置
- 剛性攻牙
- 控制器
- 三菱 M80
- 三菱 M830S
- FANUC 0iMD
- 冷卻系統
- 切削液冷卻系統
- 主軸外可程式吹氣系統
- 排屑系統
- 切削液系統
- 機頂護罩
- 側邊沖屑裝置
- 治具沖洗裝置
- 機臺清洗水槍
- 機臺清理風槍
- 密閉式板金
- 滑道護罩 X / Y / Z
- 量測系統
- 紅外線斷刀檢知
- 工件量測系統
- 刀長量測系統
- 油水分離機
- 圓盤式油水分離機
- 潤滑系統
- 中央潤滑系統
- 手動油脂潤滑
- 自動油脂潤滑
- 自動潤滑油潤滑
- ATC 刀具交換
- ATC 刀庫儲刀數 16T
- ATC 刀庫儲刀數 21T
- 刀具規格 BT-30
- 刀具規格 CAT 或其他
- 自動換刀系統
- 伺服刀庫
- 電器部分
- 前門安全門裝置
- 工作燈
- 警示燈
- 電氣箱熱交換器系統
- 變壓器單元
- M30 自動斷線系統
- 前方LED燈
- 其他
- DDR 內藏式第四軸
- 第四軸(旋轉軸)
- 刀具組件
- CE 規格
- 立柱加高 100 mm
- 立柱加高 200 mm
- 自動門
- 地基螺絲墊塊
- 工具箱
- 油霧回收器
- 尾座支架
- 避震腳墊
